Engenharia Industrial – Visão de Manufatura
A eficiência de uma trefiladeira não é um número fixo - ela muda significativamente dependendo do diâmetro do fio que está sendo processado e da dureza do material de base. As máquinas que processam fio grosso funcionam consideravelmente mais rápido do que aquelas que trefilam fio fino, e metais macios como o cobre se movem pela linha com muito mais eficiência do que ligas endurecidas.
Resposta direta: A eficiência cai à medida que o diâmetro diminui e a dureza aumenta
Em termos práticos, máquinas que processam fio grosso (acima de 3 mm) normalmente funcionam 20–35% mais rápido do que o mesmo equipamento que trefila fio fino abaixo de 0,5 mm , porque o fio mais fino requer velocidades de linha mais lentas para evitar quebras, trocas de matrizes mais frequentes e controle de tensão mais rígido. Da mesma forma, metais macios, como cobre recozido, extraem 15–25% mais rápido do que ligas mais duras, como aço inoxidável ou aço com alto teor de carbono , uma vez que materiais mais duros geram mais atrito, calor e desgaste da matriz por passe.
A compreensão dessas relações ajuda os operadores a definir metas de produção realistas e ajuda os compradores a avaliar o custo da trefiladeira em relação ao rendimento esperado para seu mix de produtos específico. O restante deste artigo detalha exatamente como o diâmetro e a dureza afetam o desempenho da máquina, quais dados sustentam esses padrões e como otimizar a seleção e operação do equipamento para minimizar perdas de eficiência.
Por que o diâmetro do fio altera o rendimento da máquina
A redução do diâmetro é a função central de uma trefiladeira, mas também é a principal variável que limita a velocidade. À medida que o fio fica mais fino, a área da seção transversal disponível para resistir à tensão de tração diminui. Se a velocidade da linha não for reduzida adequadamente, o fio se rompe no meio da tracção, causando tempo de inatividade para reenfiamento. É por isso que as trefiladeiras de fio fino são frequentemente projetadas com sistemas de engrenagens e tensão diferentes dos equipamentos de fio grosso, embora ambos possam ser comercializados na mesma categoria geral.
Comportamento de fio grosso versus fio fino
Para arame grosso (normalmente de 3 mm a 8 mm de diâmetro inicial), as máquinas geralmente podem operar a velocidades de 800 a 1.200 metros por minuto porque o arame tem integridade estrutural suficiente para tolerar tensões mais altas sem quebrar. O fio fino (abaixo de 0,5 mm), por outro lado, é geralmente limitado a 300–600 metros por minuto, e o fio ultrafino abaixo de 0,1 mm pode cair para menos de 150 metros por minuto em equipamentos padrão. Isto não é uma falha da máquina – reflete os limites físicos do material que está sendo processado.
O fio fino não falha porque a máquina é fraca – ele falha porque a física do material quase não deixa margem para erro.
O desgaste da matriz se acumula mais rapidamente em determinados diâmetros
Diâmetros médios (1 mm a 3 mm) tendem a oferecer o melhor equilíbrio entre velocidade e longevidade da matriz, uma vez que a força de trefilação é distribuída uniformemente e o fio tem rigidez suficiente para se mover suavemente pela sequência da matriz. Matrizes muito finas, por outro lado, desgastam-se mais rapidamente em termos relativos porque mesmo irregularidades microscópicas da superfície têm um efeito descomunal na tolerância final de um fio de pequeno diâmetro.
Como a dureza do material afeta a velocidade do desenho e a vida útil da ferramenta
A dureza determina quanta força é necessária para reduzir o diâmetro do fio em cada estágio da matriz. Metais mais macios deformam-se mais facilmente, permitindo velocidades de linha mais altas e menos etapas intermediárias de recozimento. Metais mais duros resistem à deformação, o que aumenta o atrito, a geração de calor e a carga no motor e na caixa de engrenagens da máquina.
Metais macios: cobre e alumínio
A cobre máquina de trefilação geralmente atinge taxas de produção mais altas do que equipamentos equivalentes que processam aço ou ligas especiais, porque o cobre recozido tem baixa resistência à tração em relação à sua ductilidade. Esta é uma das razões pelas quais as linhas de produção de fio de cobre muitas vezes podem funcionar continuamente através de múltiplas passagens de matriz sem recozimento intermediário, enquanto metais mais duros requerem pausas para restaurar a ductilidade antes de uma redução adicional.

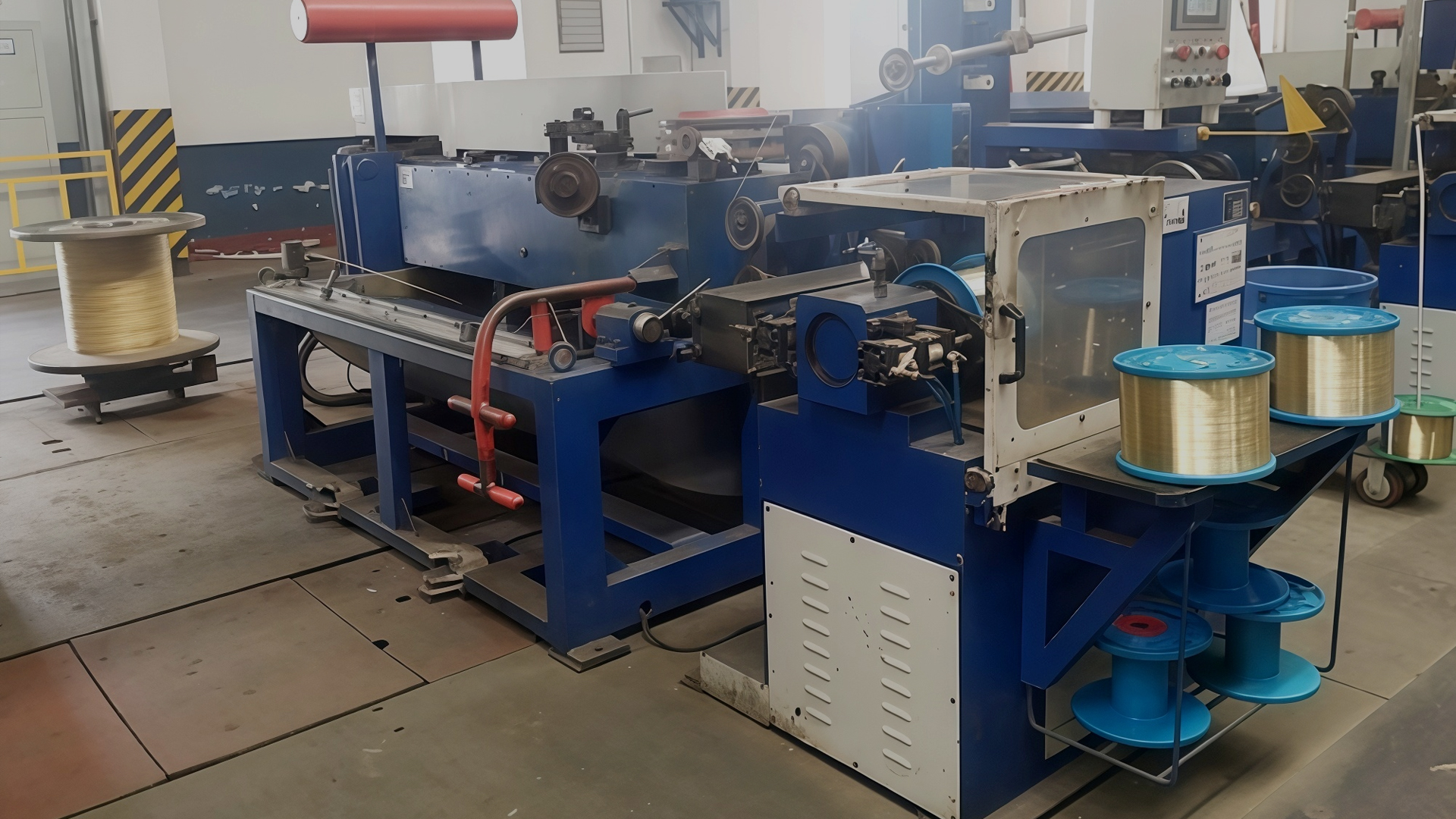

máquina de trefilação
Informações
A baixa resistência à tração do cobre em relação à sua ductilidade é precisamente a razão pela qual as linhas de cobre dedicadas podem pular várias etapas intermediárias de recozimento que as linhas de metal duro não podem evitar.
Metais Duros: Aço e Ligas Especiais
Aço e ligas de alta resistência exigem velocidades mais lentas, matrizes mais robustas (geralmente carboneto de tungstênio ou diamante policristalino para fios muito duros) e ciclos de recozimento intermediários mais frequentes. O desgaste da matriz em linhas de metal duro pode ser 2 a 3 vezes mais rápido do que em linhas de metal macio , o que aumenta diretamente os custos com ferramentas e reduz o tempo efetivo de atividade da máquina.
Aviso
A utilização de ligas duras em ferramentas projetadas para velocidades de metal macio acelera a falha da matriz e aumenta a probabilidade de paradas não planejadas.
Dados Comparativos: Velocidade e Vida Útil da Matriz em Diâmetro e Dureza
A tabela abaixo resume as faixas de desempenho típicas observadas em trefiladeiras industriais padrão. Esses números variam de acordo com o fabricante e o projeto da máquina, mas ilustram o padrão geral que os operadores devem esperar ao planejar os cronogramas de produção.
| Tipo de fio | Faixa de diâmetro | Velocidade típica (m/min) | Vida Relativa |
|---|---|---|---|
| Cobre recozido | 0,1 mm – 3 mm | 500 – 1000 | Alto |
| Alumínio | 0,5mm – 4mm | 450 – 900 | Alto |
| Aço suave | 1mm – 6mm | 250 – 600 | Médio |
| Aço inoxidável | 0,3 mm – 3 mm | 150 – 400 | Baixo |
| Alto-Carbon Steel | 0,5mm – 5mm | 120 – 350 | Baixo |
Como mostra a tabela, cobre consistently outperforms harder alloys in both speed and die longevity , o que é um dos principais motivos pelos quais muitos fabricantes dedicam linhas separadas à produção de cobre, em vez de executar cronogramas de materiais mistos no mesmo equipamento.
Como as perdas de eficiência se traduzem no custo da trefiladeira
A eficiência não é apenas uma métrica de velocidade – ela afeta diretamente o custo total de propriedade. A menor produtividade em fios finos ou duros significa que são necessárias mais horas de máquina para atingir o mesmo volume de produção, o que aumenta as despesas com mão de obra, energia e manutenção por tonelada acabada de fio. Ao avaliar o custo da trefiladeira, os compradores devem olhar além do preço de tabela e considerar o desempenho do equipamento em seu mix real de produtos, não apenas sob condições de teste ideais.
Fatores de custo afetados pelo diâmetro e pela dureza
- Frequência de substituição da matriz, que aumenta acentuadamente para produção de metal duro ou fio ultrafino.
- Consumo de energia por tonelada, que aumenta à medida que mais passes e maior força são necessários para ligas mais duras.
- Horas de mão de obra por lote, já que linhas mais lentas exigem tempo de execução supervisionado mais longo para atingir a produção desejada.
- Custos de sucata e retrabalho devido à quebra do fio, que são mais comuns em materiais finos ou quebradiços.
Por que as linhas de cobre dedicadas geralmente compensam
Porque um cobre wire drawing machine Embora possa sustentar velocidades mais altas com menor desgaste da matriz, muitas operações descobrem que uma linha de cobre dedicada — em vez de uma máquina multimaterial de uso geral — proporciona um melhor retorno em um período de 3 a 5 anos. O custo inicial da trefiladeira pode ser semelhante, mas o custo operacional por tonelada produzida é normalmente menor quando o equipamento é otimizado para o perfil de dureza de um único material, em vez de configurado como um compromisso entre vários tipos de metal.
Caso de sucesso
Instalações que separam linhas de produção de cobre e ligas duras normalmente relatam custos operacionais mais baixos por tonelada, impulsionados principalmente pela frequência reduzida de substituição de matrizes.
Maneiras práticas de melhorar a eficiência em todos os diâmetros e níveis de dureza
Os operadores não podem alterar a física da trefilação, mas podem fazer ajustes direcionados para reduzir a diferença de eficiência entre tipos de fios fáceis e difíceis.
Combine o material da matriz com o tipo de fio
O uso de matrizes de carboneto de tungstênio para materiais de dureza média e matrizes de diamante policristalino para fios finos ou duros reduz as taxas de desgaste e permite velocidades mais consistentes em todas as execuções de produção. Esta única mudança pode prolongar significativamente a vida útil da matriz em linhas de metal duro.
Otimizar cronogramas de recozimento
A inserção de recozimento intermediário nos intervalos corretos restaura a ductilidade antes que ela se torne um fator limitante, permitindo que materiais mais duros sejam trefilados mais perto de sua velocidade máxima teórica sem aumentar o risco de quebra.
Calibre o controle de tensão para cada diâmetro
O fio fino se beneficia de sistemas de controle de tensão precisos e de baixa variação. Investir em uma máquina com zonas de tensão programáveis – em vez de uma única configuração fixa – permite que os operadores ajustem a velocidade para cada faixa de diâmetro sem reconfigurar manualmente toda a linha.
Monitore a qualidade da lubrificação
A quebra do lubrificante acelera o desgaste da matriz e o acúmulo de calor, principalmente em linhas de metal duro. Os testes de rotina de lubrificantes e os cronogramas de substituição ajudam a manter velocidades consistentes e a reduzir o tempo de inatividade não planejado.
Perigo
Negligenciar os testes de lubrificantes em linhas de liga dura pode levar a um desgaste rápido e agravado da matriz e paradas repentinas de produção que são muito mais caras do que a manutenção de rotina.
Principais conclusões para compradores e operadores
- A eficiência varia significativamente de acordo com o diâmetro – o fio grosso corre mais rápido e desgasta menos as matrizes do que o fio fino.
- Metais mais macios, como cobre e alumínio, superam consistentemente as ligas mais duras em velocidade e longevidade do ferramental.
- Uma trefiladeira de fio de cobre dedicada geralmente oferece melhor valor a longo prazo do que uma linha multimaterial de uso geral.
- O custo da trefiladeira deve ser avaliado em relação aos dados reais de produção para sua mistura específica de materiais, não apenas às especificações de velocidade principais.
- A seleção do material da matriz, os cronogramas de recozimento, o controle de tensão e a qualidade da lubrificação são as alavancas mais eficazes para preencher a lacuna de eficiência entre os tipos de arame fáceis e difíceis.
Em última análise, compreender como o diâmetro e a dureza interagem com o desempenho da máquina permite que os fabricantes definam expectativas realistas de rendimento, orçam com precisão as ferramentas e a manutenção e escolham configurações de equipamentos que se alinhem com seus requisitos reais de produção, em vez das médias genéricas da indústria.
